數字顯示炮塔復合銑床6#機
產品參數：
咨詢電話：
沈陽沈機中捷友誼機床有限公司歡迎您！
![rsdb[title]](http://www.e6j0d.com/upload_files/article/18/1_gyjgy___jpg.gif)

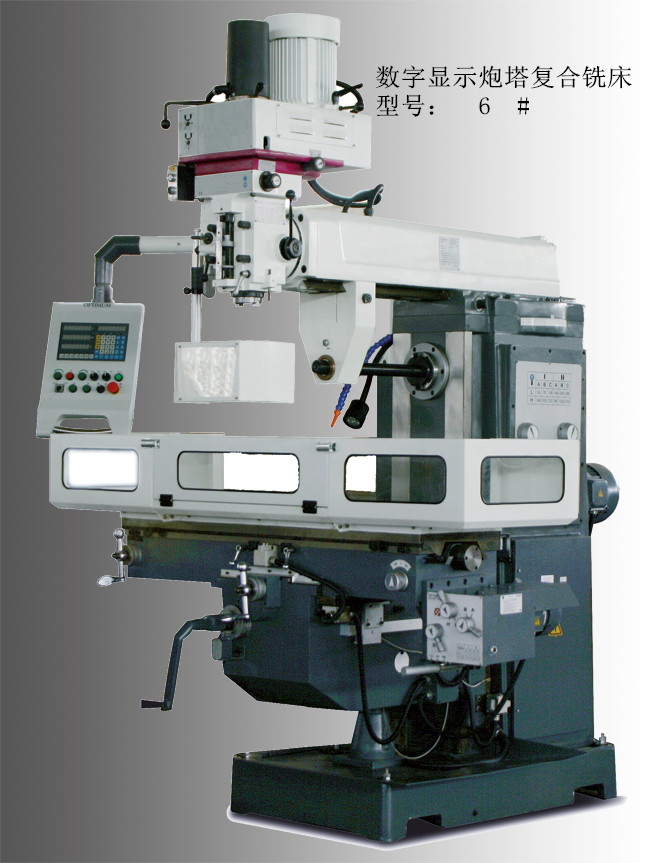

數字顯示炮塔復合銑床
銑床特點：
高速精密炮塔復合銑床是一種高速精密通用金屬切削機床，具有立、臥銑兩種功能，可銑削中、小零件的平面、斜面、溝槽和花鍵等。廣泛應用于機械加工、模具、儀器、儀表等行業。
| 型號 | Model | 數字顯示炮塔復合銑床6# |
| Item no. | 2280000 | |
| 電器容量 | Electrical connection | |
| 電壓條件 | Total connected value | 380V / 3 Ph ~50 Hz |
| 臥銑電機功率 | Motor vertical spindle | 5.5 kW |
| 立銑電機功率 | Motor horizontal spindle | 3.7HP |
| 冷卻泵功率 | Motor coolant pump | 40 W |
| 立銑 | Spindle taper | |
| 鉆孔能力 | Drilling capacity in steel (S235JR) | ? 30 mm |
| 持續鉆孔能力 | Continuous drilling capacity in steel (S235JR) | ? 21 mm |
| 最大面銑直徑 | Milling head dimension max. | ? 125 mm |
| 最大立銑直徑 | End mill dimension max. | ? 50 mm |
| 立銑 | Spindle taper vertical | |
| 主軸錐度 | Spindle taper | ISO 40 |
| 主軸轉速 | Spindle speed | 60 - 4660 rpm |
| 轉速級數 | Gear stages | 20 steps |
| 臥銑 | Spindle taper horizonal | |
| 主軸錐度 | Spindle taper | ISO 50 |
| 主軸轉速 | Spindle speed | 58 - 1800 rpm |
| 齒輪級數 | Gear stages | 12 steps |
| 十字工作臺 | Cross table | |
| 工作臺尺寸 | Table length x width | 1500 x 360 mm |
| 工作臺進給 | Table feed (9 steps) | 15 - 370 mm/min |
| 最大承載重量 | Load of cross table (max.) | 350 kg |
| T型槽尺寸寬度/距離/數量 | T-slot size / distance / number | 18 mm/80 mm/3 |
| X軸自動行程 | X-axis Travel automatic | 980 mm |
| X軸工作臺進給 | X-axis Table feed | 15 - 370 mm/min |
| Y軸自動行程 | Y-axis Travel automatic | 300 mm |
| Y軸工作臺進給 | Y-axis Table feed | 575 mm/min |
| Z軸自動行程 | Z-axis Travel automatic | 450 mm |
| Z軸工作臺進給 | Z-axis Table feed | 575 mm/min |
| 尺寸 | Dimensions | |
| 長x寬x高 | Length x width x height | 2200x1800x2350mm |
| 總重量（約） | Total weight | 3000 kg |
