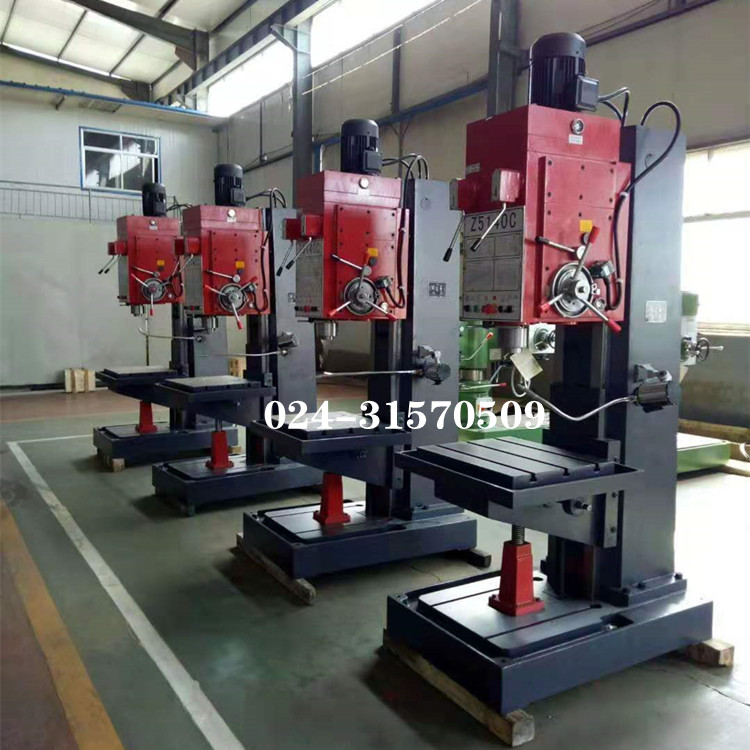

中捷友誼廠立式鉆床可以自動進給,它的功率和機構強度允許采用較高的切削用量,因此用這種鉆床可獲得較高的勞動生產率,并可獲得較高的加工精度,立式鉆床的主軸轉速、進給量都有較大的變動范圍,可以適應不同材料的刀具在不同材料的工件上的加工。并能適應鉆、锪、鉸、攻螺紋等各種不同工藝的需要,在立式鉆床上裝一套多軸傳動頭,能可時鉆削幾十個孔,可作為批量生產的專用機床使用。
| 主要技術參數 | Z5140A | Z5150A |
| 鉆孔最大直徑mm | 40 | 50 |
| 主軸最大進給抗力N | 16000 | 16000 |
| 主軸最大扭矩N.m | 350 | 350 |
| 主電機功率kw | 3 | 3 |
| 主錐孔錐度NO | 4 | 5 |
| 主軸轉速r.p.m | 31.5-1400(12級) | 31.5-1400(12級) |
| 主軸每轉進給量mm/rev | 0.056 -1.80(9級) | 0.056 -1.80(9級) |
| 主軸行程mm | 250 | 250 |
| 主軸箱行程mm | 200 | 200 |
| 主軸跨距mm | 335 | 335 |
| 工作臺行程(手動)mm | 300 | 300 |
| 主軸端面至工作臺距離mm | 750 | 750 |
| 工作臺尺寸mm | 480×560 | 480×560 |
| 機床重量kg | 1250/1890 | 1250/1890 |
| 外形尺寸mm | 109×90×253 | 109×90×253 |
| 包裝箱尺寸mm | 1410×1140×2620 | 1410×1140×2620 |
